関連資料提供に Google ドライブを利用しております。

Google にログインしてからご利用いただくと、目的ページへ素早くたどり着くことができます。

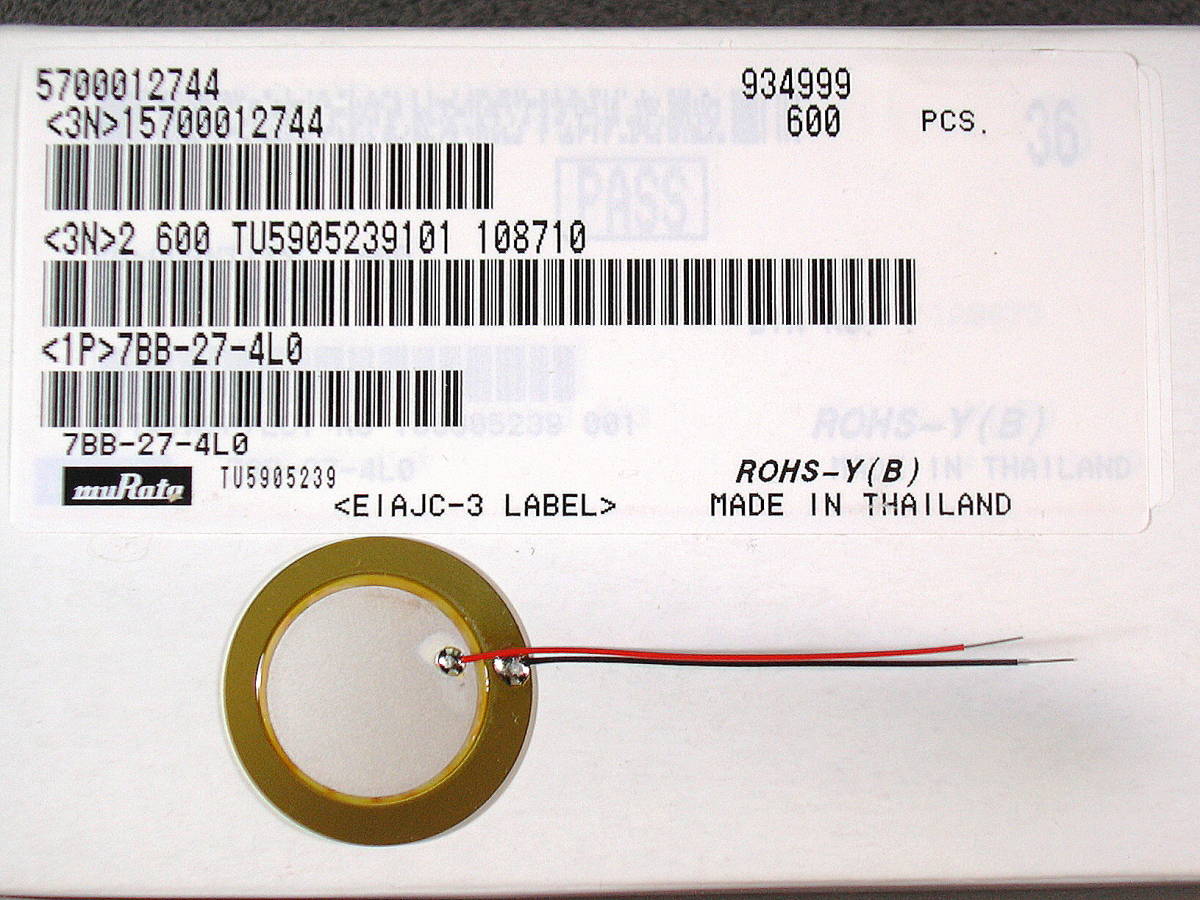

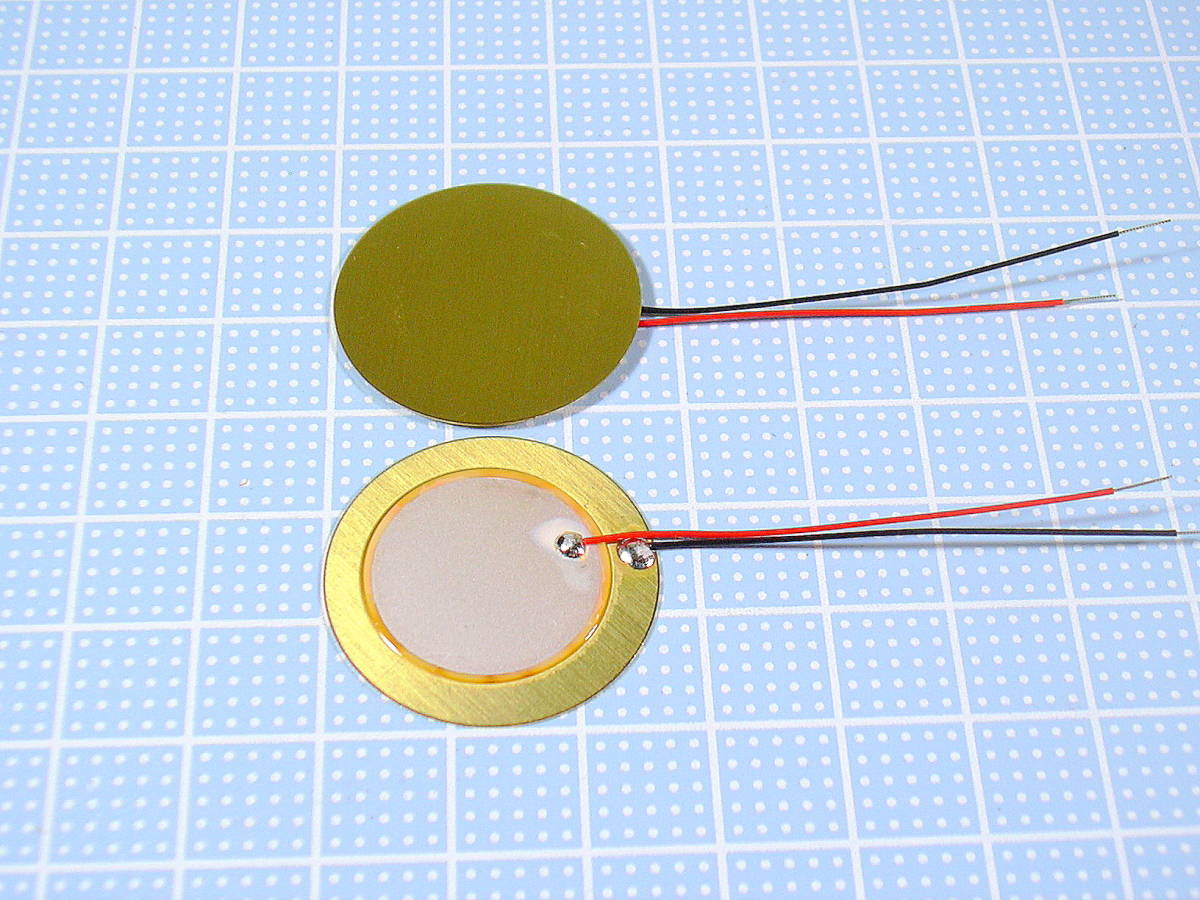

株式会社村田製作所の φ27 他励型ピエゾ素子（圧電振動板）です。写真の数とは関係なく、

2枚一組を出品単位１個として出品致します。 定額出品で即決です。
価格は一組240円。送料は別途85円ご負担下さい。

この品は落札合計3個まで送料総額85円でお届けできます。

10組以上ご希望の場合は別オークションで対応いたします。質問欄よりご希望数量をお知らせください。

参考価格は10組で商品価格240円×10組×0.7＋送料210円＝1,890円になります。

この素子は電気的振動と機械的振動を可逆的に変換することができます。

素子に外部から交流電圧を加えると、その波形に応じて振動し、逆に
機械的ストレスを加えると、そのストレスに応じた電気信号を発生します。

素性は、容量性インピーダンス特性を持つセラミック材です。

●商品説明

品番７BB-２７-４LO
駆動電圧規定されていません。技術資料20ページ（定格上の注意）参照

  振  動  板       φ27ｍｍ  ｔ= 0.3ｍｍ  材質：黄銅生地
ピエゾ本体    φ19.7ｍｍ
厚         み     最大約0.54ｍｍ(振動板とピエゾ本体の合計厚み)
リード線長     約50ｍｍ   AWG３２

重量約 4.4g / 2枚

模造品告知 https://www.murata.com/ja-jp/support/counterfeit

注意事項素子にDC電圧が加わらない様にご使用ください。銀メッキ電極を素手で触れないでください。

その他商品カタロクは右記をご覧ください。https://www.murata.com/ja-jp/products/productdetail?partno=7BB-27-4L0

詳細な技術資料は下記をご参照ください。数値データは19ページ、その他の技術資料は20～25ページ。
https://drive.google.com/file/d/1v6Tcx__euOdP8q14f9QoDsJePTRKZ7dj/view?usp=sharing

●実験レポートその１（周波数応答範囲の確認）

ピエゾ素子を両面粘着テープで１５０ｍｍ×１５０ｍｍ×５ｍｍのダンボール紙の中央に貼り付け、
低周波発振器より２０Ｖｐ-ｐの正弦波信号を加えて周波数応答範囲を聴感確認しました。
(聴感確認のため結果は個人差が大きく影響します。)
振動板としてのダンボール紙はスピーカーＢＯＸ等に組み込まず、裸で空中に吊り下げた状態です。

２００Ｈｚ～１２０００Ｈｚまで問題なく音が聴取できました。
１２０００Ｈｚ以上は私の耳では音の確認ができませんでした。
２００Ｈｚ～１００Ｈｚの間は音としては聞き取れませんが指先で振動を確認できました。
１００Ｈｚ以下の領域は音および指先での振動確認はできませんでした。

●実験レポートその２（平面スピーカーとしての実験）

昇圧トランスとして１００Ｖ：６.３Ｖ５ＶＡの小形ヒータートランスを流用しました。
１００Ｖ側にピエゾ素子を接続し、６.３Ｖ側をラジオの８Ωイヤホンジャックへ接続します。
ピエゾ素子と振動板は上記『実験レポートその１』の状態のままです。

ラジオ放送の音声は違和感なくクリアーな音で聞き取れました。
音楽についても特に違和感は感じませんでした。

ひとこと

この素子をスピーカーのドライバーとして活用する場合は、振動板(上記実験ではダンボール紙を使用)の材質や構造、素子の組込み個数が結果に大きく影響します。

●用途の提案

①電子ブザーの発音体
②スピーカー

③マイクロフォン（クリスタルマイクの代替）

④振動センサー（ガラス窓やドアーの防犯センサー）
⑤水中聴音器（確実な防水処理が必要です。）
⑥地中聴音器（がけ崩れ等の前兆を音で検知できるかもしれません。確実な防水処理が必要です。）
