タカハシ『EM-1赤道儀』へのオートガイド端子加工作業の出品です

EM-1赤道儀でオートガイドできるようになります

必要な時に落札の ★即決価格★です

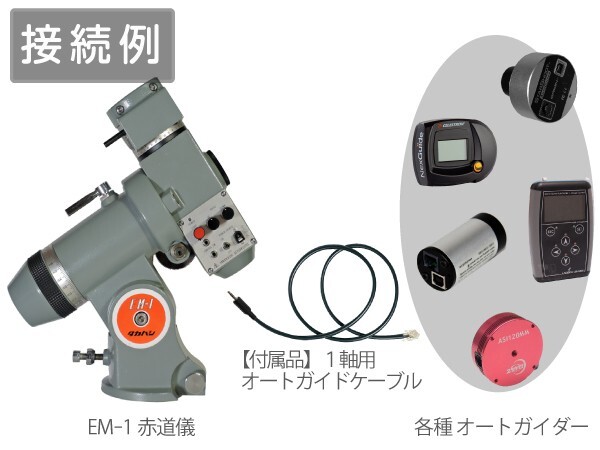

◆	QHY5シリーズ、M-GENスーパーガイダー、NexGuide、SSAG、StarlightXpress などオートガイダー製品全般と接続ができます

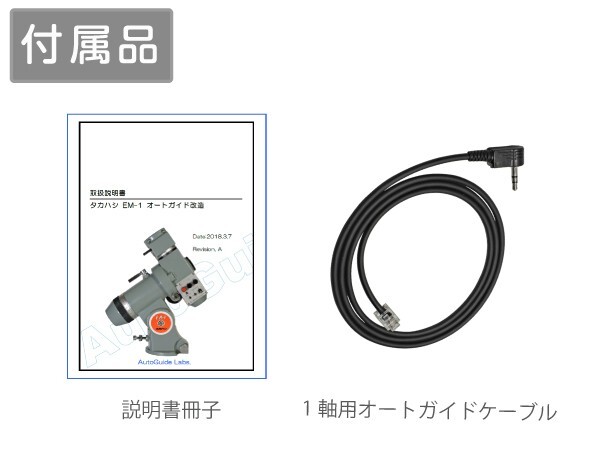

◆	オートガイド端子はコントロールパネルに内蔵端子はΦ3.5mmステレオジャックで1軸用オートガイドケーブルが付属ケーブル長の指定ができます：標準 1m （落札金額に 1.5m まで含み、それから延長は￥440/m）

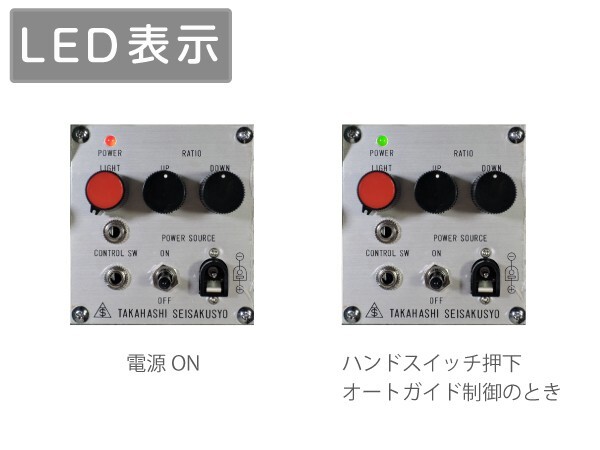

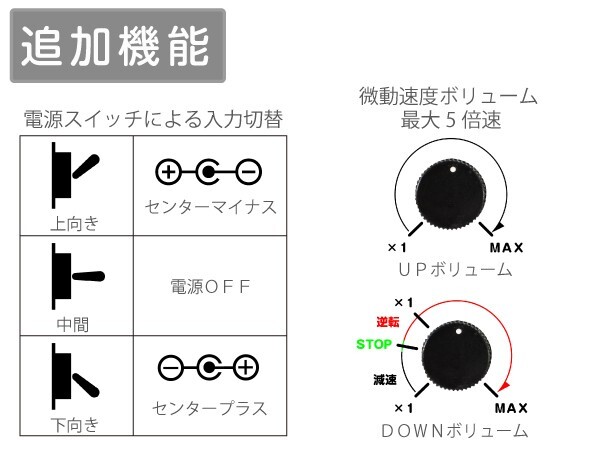

◆	改造により次の機能の追加【標準仕様】・ S/N切替（南半球でも利用できます）・電源の＋/－逆接続保護・電源の極性はセンタープラス／センターマイナスのどちらも使用可・電源電圧のワイド化（DC12Vまで）・微動速度の速度アップ（最大5倍）・ハンドスイッチ押下、オートガイド制御が行われるとLEDで表示
◆	参考資料：取扱説明書
◆	故障した「EM-1赤道儀」も修理＆改造可金額に変更はありません ※ 修理はモータドライブ回路の故障に対応し、モーター自体にダメージがあるときは対応不可です
◆	ハンドコントローラの紛失や経年劣化しているときは代替品のご用意ができます（オプション￥3,000）
◆	コントロールパネルとモーターの取り外しおよび取り付け作業をユーザー様で行っていただける場合送付いただく機器は赤道儀本体ではなく「コントロールパネル」と「モーター」で対応いたします

ほかにも出品しています

その他機種にオートガイド端子加工や修理のご要望をお知らせください

注意事項

修理できない（モーター自体にダメージ）場合は作業費はありません

出品内容は加工作業です
掲示写真にある赤道儀やオートガイダーは含まれません

「質問」の内容で在庫など変動が予測される事項は、「質問」掲載期間内有効とします

初期不良、故障は対応いたします

作業期間はEM-1赤道儀をお預かりから１週間程度の予定

EM-1赤道儀送付にかかる費用はご負担ください

改造内容の詳細や対応機種、ご不明な点、希望の仕様、オプション類の提供、アフターサービスの要望などは「質問」でお問い合わせください

複数個、オプション加工で金額が変わる場合、入札前に「質問」で仕様を指定いただきましたら、オーダー内容に則した出品をします
または落札後に「取引ナビ」にてカスタマイズの指定のときは追加となる内容ぶんを別途出品をいたしますので落札してください
別出品にする理由 → 『ヤフオク！ガイドライン A・7,10,22』

ご事情によりキャンセルの受付はいたしますが、キャンセル処理の時期によりシステム利用料などが当方に発生した場合は、その該当金額のご負担をお願いします → 『ヤフオク!へルプ - ヤフオク!の利用料・お支払いについて』

即決価格です
内容を検討して入札をお願いします
