[SW-55適合] 12Vバッテリー延命再生用パルス発生装置　デサルフェーター／デサルフェータ/バッテリパルサー

收藏该商品

[SW-55適合] 12Vバッテリー延命再生用パルス発生装置　デサルフェーター／デサルフェータ/バッテリパルサー: 商品编号：p1225355600 【浏览原始网页】

当前价：RMB 122

加价单位：100日元

日元：2600.00円

出价：2次

账户升级，享受无限制出价！《会员制说明》

商品件数：9

商品成色：新品

日本邮费：卖家承担

可否退货：不可以

开始时间：2026-04-25 15:11:10

结束时间：2026-05-02 15:11:10

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

青空駐車で、バッテリ補充電については完売しました。

1：部品選定、 2：部品配置、 3a：パターン設計1 、 3b：パターン再設計、 4：部品揃い、 5：面実装はこんな感じ

6：リード部品実装と電流制限確認 7：表面コーティングと連続動作耐久試験1 7：表面コーティングと連続動作耐久試験2

8：OBD2コネクタ等配線 9（完結）：75D23Rバッテリ搭載車で動作検証

時短仕様は提供継続中

1 概要と実機試験 2 提供品仕様の紹介 3 やりなおし（全ロス） 4 逆接続保護の再検討 5 理想ダイオードで保護

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

[機能詳細説明動画作成しました]

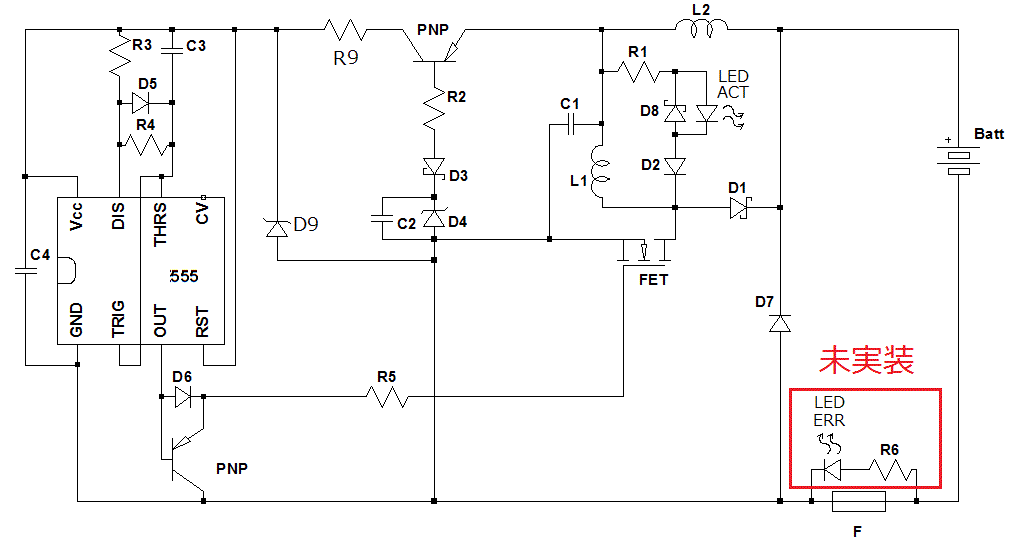

https://youtu.be/AqMEAU14KIA ：回路解説

https://youtu.be/AJTf1blKYTQ ：秋月電子さんで揃える例（部品リンク付）

https://youtu.be/-hgv4czjqX0 ：マルツパーツさんで揃える例（部品リンク付）

https://youtu.be/zzLvDsxIJF8 ：本基板向けのマルツパーツさんで揃える例 12V版、24V版

動作や部品詳細を知りたい方に向け、説明動画を作成しました。

[部品について]

C1コンデンサは高信頼品のルビコン製ZLHを使用しています。

http://www.rubycon.co.jp/catalog/j_pdfs/aluminum/j_zlh.pdf

105℃8000時間品のため平均45℃、24時間連続稼働の期待寿命は約58年です。

[本文]

・過去のデサルフェーター製作キット用部品で使っていた在庫の処分

・取引ナビ期間中の保証期間を持たないこと

・電線関連を含む各種変更要望を受けないこと

・使い方云々を筆頭にした各種サポートをしないこと

・車載運用したり、その他利用方法でのラジオが云々言わないこと

でコスト削減して安価に提供するものです。

1点でも同意出来ない事項のある方は後述の[宣伝3]に記載の方からの落札をお願いします。

なお「入札＝安価提供条件に同意」として取り扱います。

制御ICはTi社製TLC555の工業グレード品 TLC555ID を使用しています。

当方は低温/高温で誤動作する可能性のあるマイコンは絶対に使いません。

[仕様]

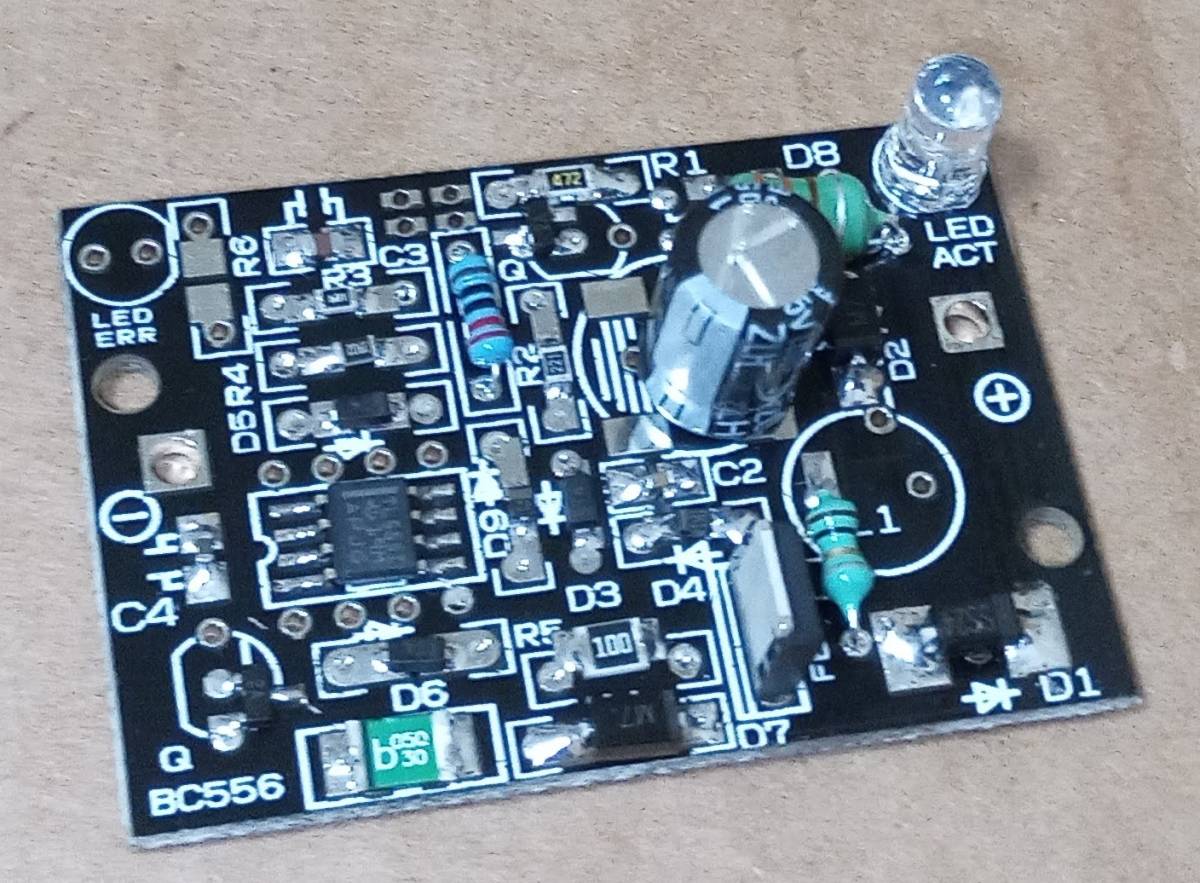

基板寸法：48x33mm（タカチ電機製ケースSW-55に入ります）

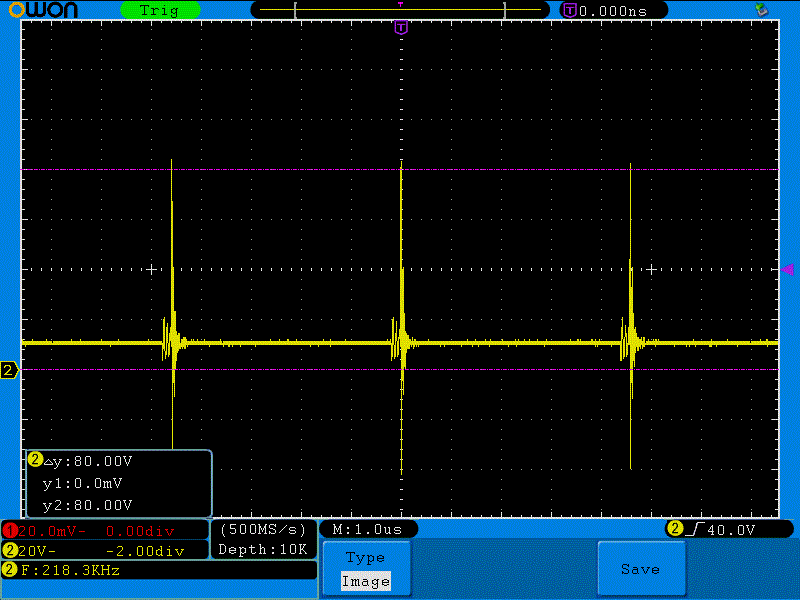

動作周波数：約210kHz (約210,000Hz)

出力電圧：尖頭値約80V（基板出口測定、対象20mΩ）、振幅120Vp-p

動作閾値：約13.4V以上で動作

→充電時以外でパルス与えても無意味なので充電状況でなければ動作しません

→車載運用時はオルタネータOFFで本機動作OFF

稼働想定電圧：13.9～14.4V

最大印可電圧：23V（25Vを一瞬でも越えたら壊れます）

→ 通常充電で17V位まで上昇するAD-0002等と併用できます

→ 太陽光での突発過電圧がかかっても壊れません

→ 18V程度なら常時印可できます

LED(ACT)：動作中に点灯する表示灯(照光色：緑)

LED(ERR)：逆接続時に点灯する警告灯（未実装）

対象：鉛蓄電池全般。種類不問。容量不問。

→ ○○に使えますか？、○○は最大いくつですか？といった類いの質問は無視します。

[発送方法]

基本対応は当方送料負担でのクリックポスト発送です。

レターパック等も差額お支払い頂ければ対応します。

落札後、発送先情報入力前に取引メッセージからご要望をお伝えください。

なお、かんたん決済を実施頂いてから96時間以内に発送します。

休日平日祝日祭日関係無くお支払日時を起点に96時間以内に発送します。

（急な出張でどうしても不可能な場合は発送予定を日取引ナビから連絡します）

[使い方]

1．基板上＋と－のシルク横の穴に電線をハンダ付けする。

→電線は提供しません。ご自身で用意してください。

2．ハンダ付けした電線をバッテリの電極に接続。（基板の+/-とバッテリの+/-）

→ 電源/パルスで電線共用するので2本で動作

→ 接続は基板の＋とバッテリの＋（－も同様）で。

→ 電線径はAWG16～14/1.25～2sqあたりで。無ければAWG24/0.5sqでも可。

3．充電状態（充電器/PV/オルタネータ等）で14V以上を維持する。

→ 充電電流を本装置のパルスがアシストして回復を促します。

→ 化学的劣化以外には全く効果を得られません。

[宣伝1]

https://ameblo.jp/m0800828/

SS blog 終了にともない、ここに復旧予定です

[宣伝2]

電動パワステ用途で求められる車速パルス、回転パルスについて。

http://sellinglist.auctions.yahoo.co.jp/user/oda244

この方に技術およびプリント基板を供与しています。

必要な方はこちらの出品者にご相談ください。

[宣伝3]：使い方が分からない方/配線が面倒な方への案内

ないすじいさんの出品リストへ

この方に技術およびプリント基板を供与しています。

完成品の形で提供されているので自力で配線できない方へおすすめします。

ないすじいさんが完成品のデサルフェータを出品されていない場合に

出品を依頼するフォームを作成しました。積極的にご活用ください。

https://ssl.form-mailer.jp/fms/668026ab358032

なお、説明を読めば分かるレベルの質問、当方が回答するに値しないと判断した質問

などには回答しません。（12時間以上返答が無い=回答意思無しです）

というか、質問に対して回答しても9.5割以上が落札に繋がらないので回答する気は起きません。

「○○に使えますか？」に類する質問には辟易です。使えると回答しても落札してくれませんしね。

(複数個バッテリの方は全てのバッテリに取付してください。直列、並列関係ありません）

何個直列でもバッテリ自体はそれぞれ12Vなんだから10個直列160Vなら1個あたり16Vやろがい
