カーボン抵抗【炭素被膜抵抗】 22Ω (1/2Ｗ ±5%) 100本　#04ZG

收藏该商品

カーボン抵抗【炭素被膜抵抗】 22Ω (1/2Ｗ ±5%) 100本　#04ZG: 商品编号：s1223638543 【浏览原始网页】

当前价：RMB 19

加价单位：10日元

日元：400.00円

出价：1次直购价：RMB 18.80

账户升级，享受无限制出价！《会员制说明》

商品件数：2

商品成色：新品

日本邮费：买家承担

可否退货：不可以

开始时间：2026-03-30 21:01:08

结束时间：2026-04-04 21:01:08

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

<はじめに>

ご入札の前に

ご入札前には、必ず「自己紹介」をご確認下さい。（急な告知や休業のお知らせをすることがあります。）

追加分を送料に加えてお支払い頂くことは、ヤフオクの規約に違反しますので、絶対におやめください。
最悪、ID停止・ID削除となります。

商品画像は、代表です。

ご落札後のお取引について

ご落札後、48時間以内のご連絡、72時間以内のお支払いは、お守りください。
上記、期限内にご連絡及び、お支払いが確認できない場合、評価にて最終告知を行い、
24時間経過してもご連絡がない場合は、落札者都合にて削除いたします。(評価を非常に悪い落札者と付きます。)

発送時期

入金確認後、最短当日深夜。滅多にありませんが、遅くても翌々日。即時発送は承っていません。

発送方法

抵抗やダイオード等小物は、特にご指定がない場合は、クッション材にて、梱包し、
定形郵便にて発送致します。(未着・破損等補償なし)
事故補償付きの配送方法は、「匿名配送　ネコポス」をご依頼下さい。
プチプチ等のしっかりとした梱包をお希望の方は、別途、出品の「【オプション】追加梱包費用」＋対応可能な配送方法(送料が変わります。)にて発送いたしますので、お支払い前にご連絡ください。

同梱発送(まとめて取引)

同梱発送は、最初の落札から3日(72時間)以内に終了する(「まとめて取引」対象)オークションで、別記の品目数までで対応しています。
まとめて取引依頼の手順は、「こちら」よりご確認下さい。

返品交換等

電子部品の為、ご落札者都合の返品交換は、承っていません。

品質管理等

カーボン抵抗は、入荷時、100本毎に数本抜き取り、抵抗値が基準以内(±5%)に収まっているか品質管理をしています。

免責事項

配送方法を【定形郵便・定形外郵便・それに準ずるもの】で、発送をご依頼頂きました商品は、
破損・未着時の補償がございません。

ご心配の方は、送料は、高くなりますが、
補償ありの【ネコポス】にて、発送依頼を頂ければ幸いです。

当方出品の商品を使用して自作いただいた機器で損害が発生した場合の保証はいたしません。
くれぐれも、自己責任にてご使用をお願いします。

ご落札後は、ノークレーム・ノーリターン・ノーキャンセルにてお願いします。

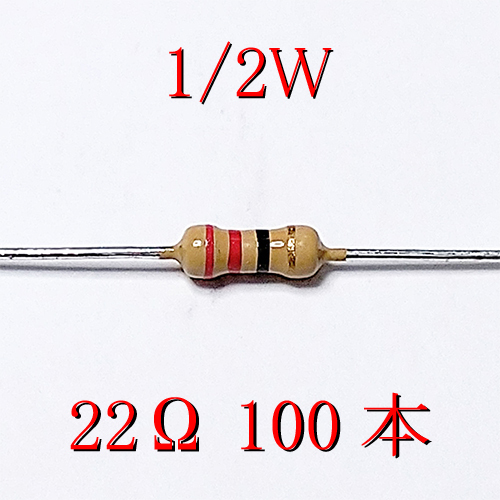

<商品説明>

メーカー：

Stackpole Electronics

品番：

CFM12JT22R0

抵抗値：

22Ω　本製品の許容誤差は、±5%ですので、
20.9Ωから23.1Ωの範囲でバラつきます。

ワット数：

小型1/2W(0.5W)　(1/4Wサイズ)

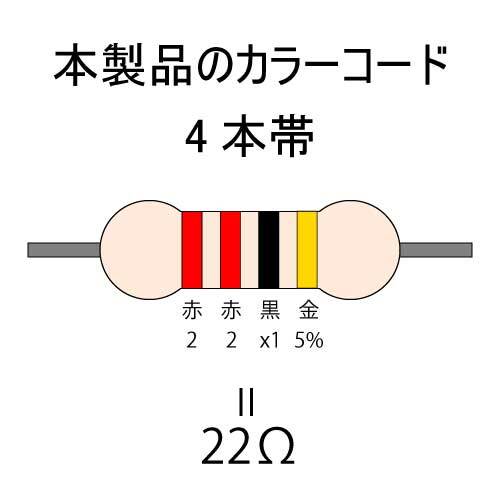

カーラーコード：

赤赤黒金

許容誤差：

±5%

入数：

100本　数本の誤差は、ご容赦ください。

抵抗本体部のサイズ：

径：( 2.30mm ± 0.30mm )X長さ：( 6.00mm ± 0.30mm )

リードの太さ：

径：( 0.55mm ± 0.08mm )

耐電圧：

350V(過負荷時：600V)

作動温度：

-55℃～155℃

温度係数：

< 10 Ω = ±400 ppm/℃
10 Ω to 9.99K Ω = 0 ~ -400 ppm/℃
10 K Ω to 99K Ω = 0 ~ -500 ppm/℃
100 K Ω to 999K Ω = 0 ~ -850 ppm/℃
1M Ω and above = 0 ~ -1500 ppm/℃

特徴：

難燃性コーティング

<同梱等>

こちらの商品は、2セット(200本)までは、送料そのままで、同梱可能です。3セット目からは、定形郵便では、送付できませんので、
3セット目からは、定形外郵便　180円からの送料となります。
詳しくは、ご質問ください。

<梱包について>

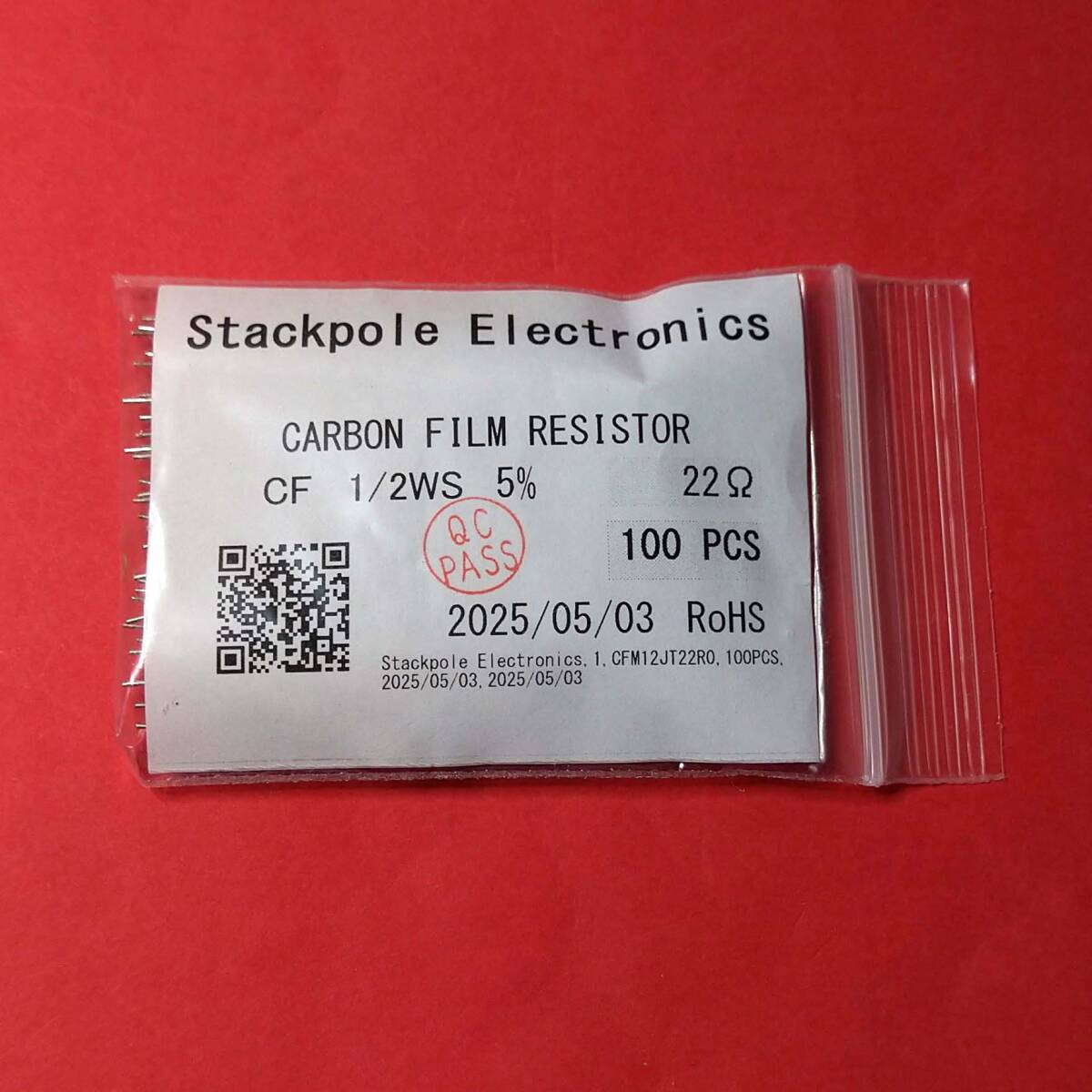

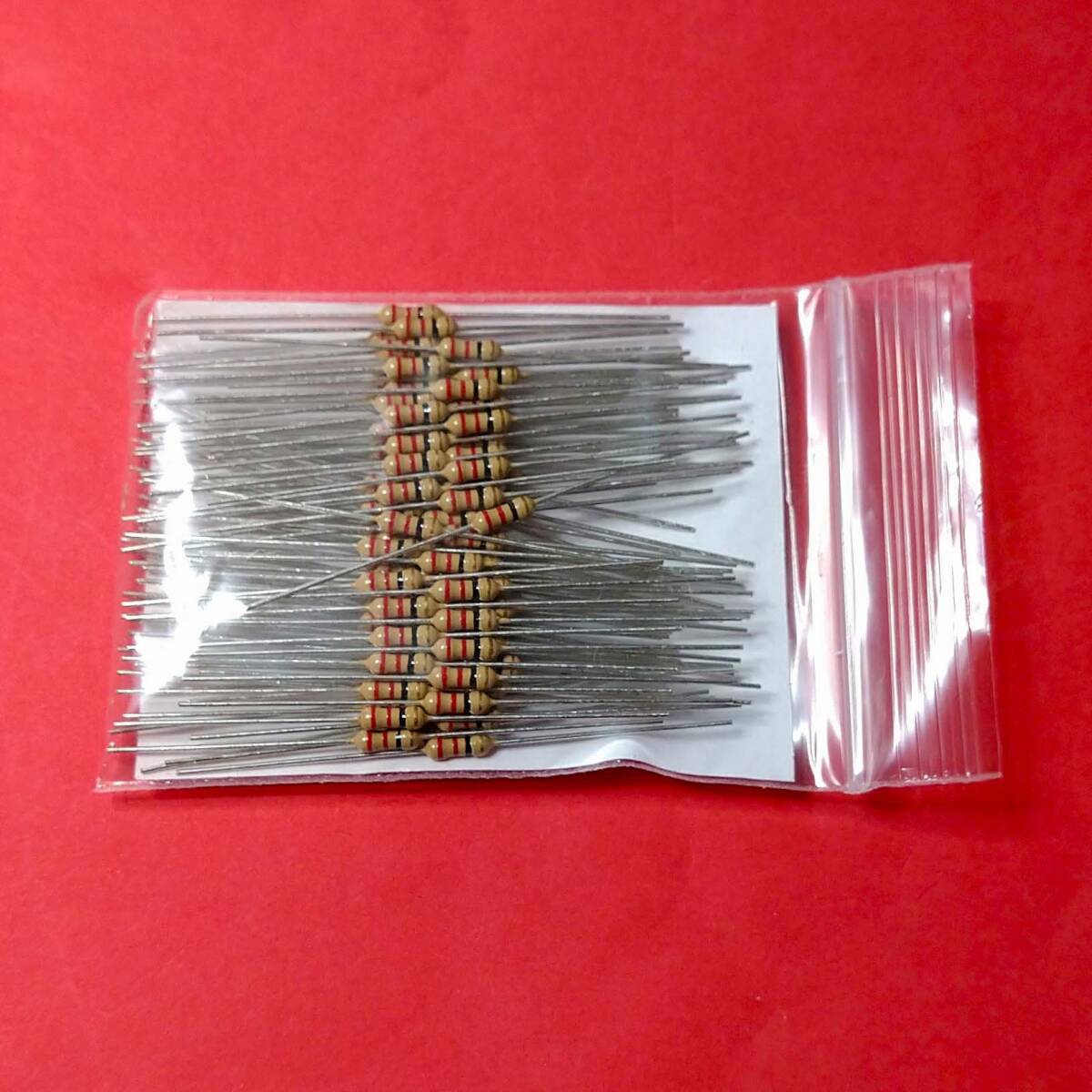

保管に便利なチャック袋入り。
標準では、ミラマット(1mm厚)での緩衝材にて梱包・発送いたしています。
よりしっかりとした緩衝材での梱包(プチプチ)をご希望場合、別途出品の「【オプション】追加梱包費用」をご落札いただき、
まとめて取引をご依頼ください。
(送料が変わります。)

<抵抗値・ワット数の求め方>

抵抗の「1/4W(0.25W)や1/2W(0.5W)」とは、
抵抗に流せる電流の量です。
W(ワット)数が大きいほど大電流を流せます。

弾丸型のLEDの電流制限程度でしたら、概ね1/4Wで大丈夫です。

最適な抵抗のワット数の求め方

まず、電源電圧とLEDの順方向電圧、LEDに流したい電流を調べます。

1）　電源電圧が5V、LEDの順方向電圧2V、LEDに流す電流が10mA

2)　5V-2V=3V

3)　3V÷0.01A(10mA ←1Aを基準にするため10ミリアンペア)=2.99Ω≒3Ω

4)　(0.01A)2×3Ω=0.0003W，　1/4Wは、0.25Wの為十分余裕があります。

直列にLEDを繋げて、1本の抵抗で電流制限をしたい場合の計算方法

電源電圧：12V　LEDの順方向電圧：2V　直列に繋ぐ数：5個　流す電流：20mA

1)　12V-(2V×5V)=2V

2)　2V÷0.02A(20mA)=100Ω　電流制限抵抗の値

3)　(0.02A)2×100Ω=0.04W　抵抗器のワット数

並列にLEDを繋げて、1本の抵抗で電流制限をしたい場合の計算方法

電源電圧：12V　LEDの順方向電圧：2V　並列に繋ぐ数：5個　LED1個あたりに流す電流：20mA

1)　12V-2V=10V

2)　0.02A×5=0.1A　5個並列にする為に5倍

3)　10V÷0.1A=100Ω　電流制限抵抗の値

4)　(0.1A)2×100Ω=1W　抵抗器のワット数

よって、直列にLEDを繋いだ方が、消費電力が少なくて済みます。

<1/2Wの取り扱い一覧>

1
2.2
3.3
4.7
5.1

10
10
15
20
22
30
33
36
39
43
47
51
68
75

100
110
120
130
150
160
180
200
220
240
270
300
330
360
390
470
510
560
620
680
750
820
910

1K
1.2K
1.5K
1.8K
2K
2.2K
2.4K
2.7K
3K
3.3K
3.9K
4.3K
4.7K
5.1K
5.6K
6.8K
7.5K
8.2K
9.1K

10K
12K
15K
18K
20K
22K
24K
27K
30K
33K
39K
47K
51K
56K
68K

100K
120K
150K
180K
200K
220K
270K
300K
330K
390K
470K
510K
560K
620K
680K
750K

1M
2M
2.2M

☆送料等☆

送料は、一番安い方法ですと、定形郵便にて発送いたします。(緩衝材入り)
その他、【匿名配送・追跡付き】をご希望の場合は、ご落札後の配送方法一覧より、【ネコポス】をお選びください。

対応可能な発送方法は下記を参照ください。

配送方法	料金(円)
定形郵便(50gまで)	110
定形外郵便(50gまで)	140
定形外郵便(100gまで)	180
スマートレター(2cm厚、1Kgまで)	210
クリックポスト	185
レターパックライト (ポストへお届け)	430
レターパックプラス (対面受け渡し)	600
ネコポス(匿名配送・ポスト投函)	230
